什么是CMS？

1、车载CMS系统：摄像头监控制系统，是一种取代传统倒车镜的电子倒车镜系统，即用电子方式取代传统的玻璃镜面倒车镜，ISO国际标准称其为摄像头监控系统，即：Camera Monitor System。通常也被称为电子侧视镜，电子倒车镜或虚拟倒车镜。

2、CMS取代传统玻璃反射镜的情况已经越来越多了，比如奥迪、奔驰和雷克萨斯的部分车型已经配置了CMS系统。欧洲的法规也允许了电子后视镜系统替代玻璃视镜，比如ECE R46和ISO16505标准，都是用来规范车上的所有的摄像头图像质量相关的测试和问题。

3、本次我们将以CMS眩光（Lens Flare）和鬼像（Ghost or Ghost Image）部分为大家进行分享讲解。

1 | 定义解读

镜头是由多个透镜、光圈和对焦环组成。一个镜头内有多块镜片，每个镜片组透光度很高，在镜头内部元件见容易发生光的反射和散射，由此引起杂散光。一般情况下有两种常见的杂散光，即鬼影和眩光。

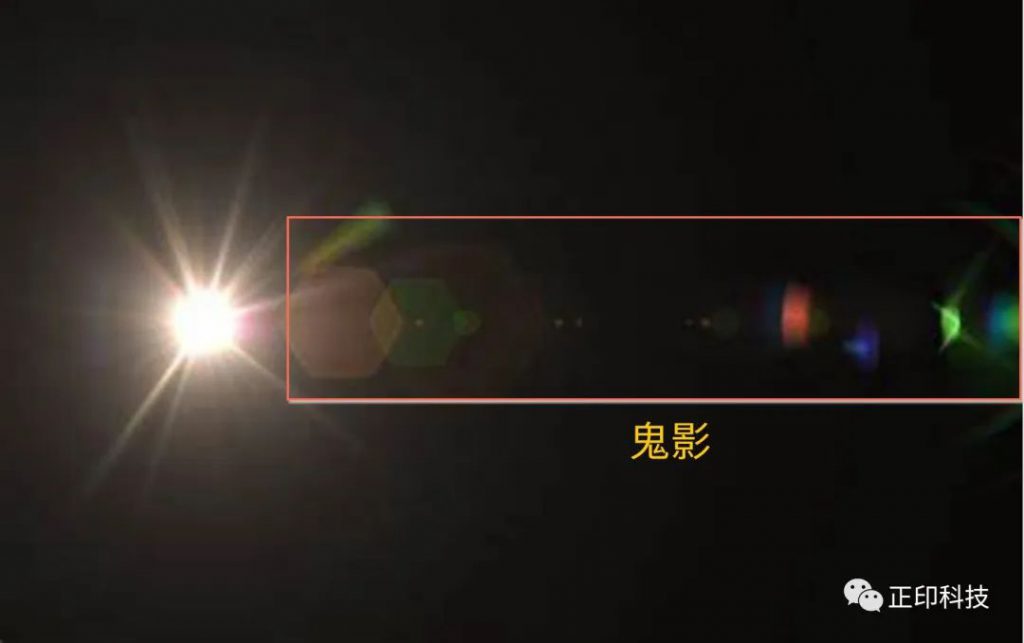

鬼影 Ghost/Ghost Image

鬼影（Ghost or Ghost Image）表现为局部伪影，外观和位置随着相机视场内外强光源位置的改变而改变。由于透镜表面反射而在光学系统焦面附近产生的附加像，一般与原像错开，亮度不会很高。

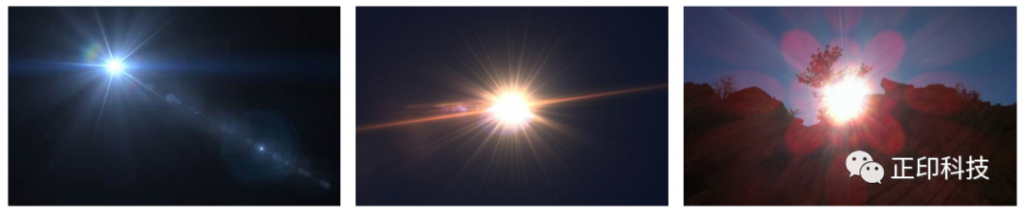

眩光 Lens Flare

眩光（Lens Flare）表现为视野中出现不适宜的亮度分布，在空间上存在极端的亮度对比，引起视觉不畅或降低物体的可见度。即，如果相机视野中的局部区域出现过高的亮度，会使得相机无法应对此强光的亮度。如果眩光区域布满整个视野，还可能带来图像对比度的整体降低。

当镜头在逆光直冲拍摄强光源时，图像传感器所捕捉到的图像中会形成十分刺眼的强光团，而围绕强光团周围所泄露出来的光即高光溢出（Blooming）。

眩光是对明亮的非成像光的反应，如满月或以薄雾或星暴等形式出现在照片上。当明亮光源被物体或人部分遮挡时，也会出现眩光的情况。高光溢出和强眩光效应会导致相机图像发懵并损失大量细节，严重影响成像的质量。

2 | 测试方案

眩光（Lens Flare）测试

测试基于ISO 16505及GB 15084标准，通过使用反射镜将光源反射进摄像头。

GB 15084标准要求blooming和lens_flare区域不得超过所显示影像面积的25%。

实际环境搭建

设备推荐

主要使用设备：自动图卡切换设备、LE007反射面光源、LE006灯箱、点光源、成像色度计、全黑测试卡、反射镜。

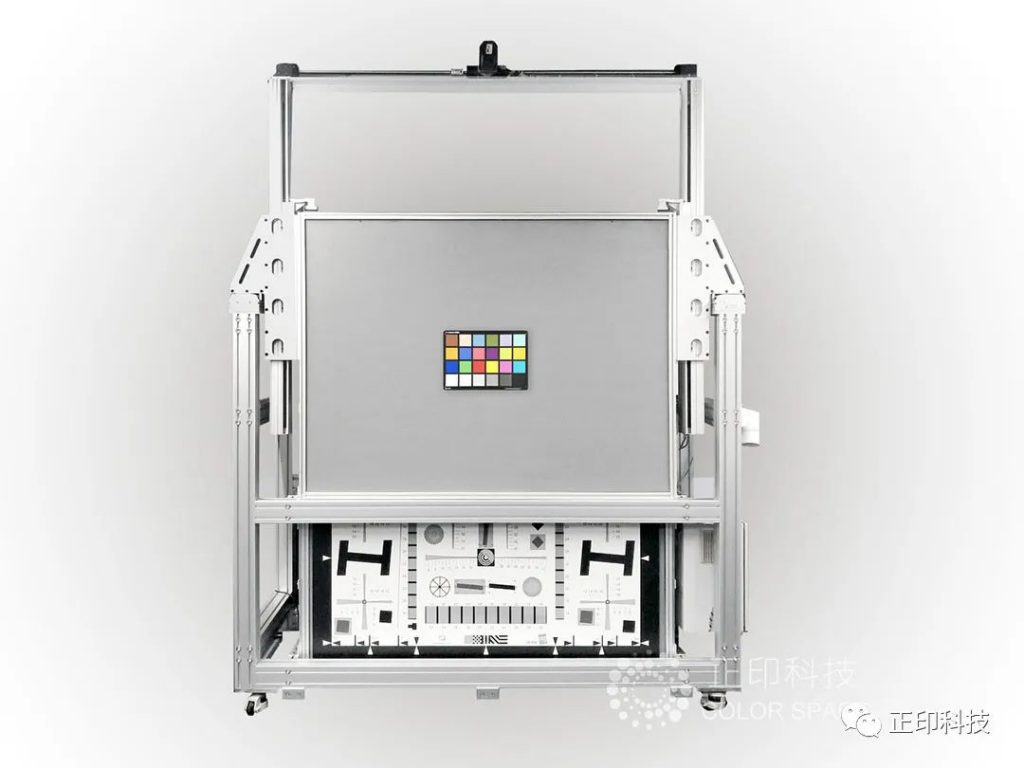

ACCS全自动图卡切换设备

ACCS全自动图卡切换设备——用于光学影像实验室测试使用提高了测试速率和精确度。

正印科技提供多种类型的自动图卡切换设备，包括手动式或自动式、垂直式或水平式，ACCS系列有助于提升测试效率、测试精度、测试重复性等。

便于放置多种尺寸和型号的测试图卡，可选择触摸屏控制或电脑程序控制；以及与手动或电控导轨结合，可以满足客户的不同测试需求和空间要求。

同时可结合自动导轨、自动光源及机械手可实现全自动图像质量测试。从运动方向来说，主要分为垂直式和水平式两种。

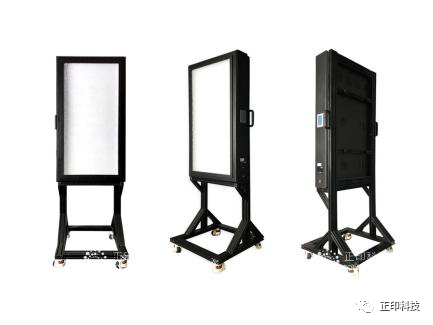

LE007反射面光源

LE007 反射面光源根据不同用途可分为：

立式反射面光源（LE007-S）：主要用于反射测试卡提供照明；

吊挂式反射面光源（LE007-H）：主要用于实景照明、光源房等应用；

根据功能特点，分为标准可见光、增加红外光（IR）、高亮度（HD）等，用于满足用户的不同需求，反射式面光源是标准图像检测实验室必不可少的设备之一。

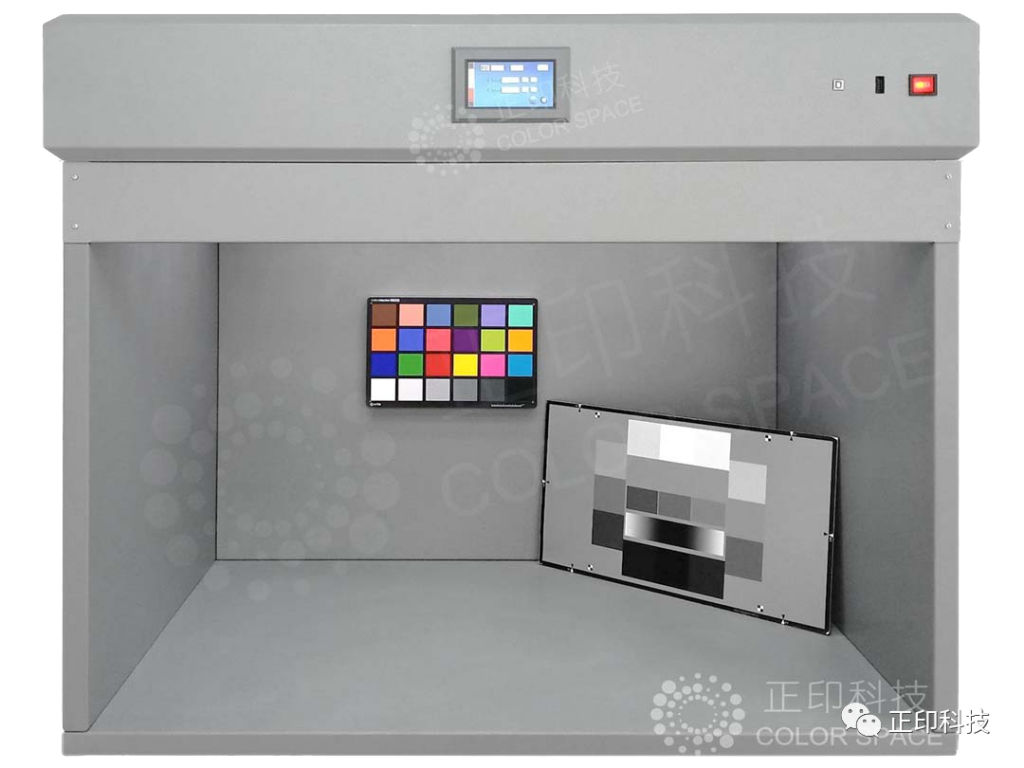

可调色温高亮箱式光源

采用了新的超高显色指数LED技术，在达到真实还原色彩的同时，可以达到非常宽的色温范围，以及超长的使用寿命。符合ASTM D1729 和SAE J361 国际标准。

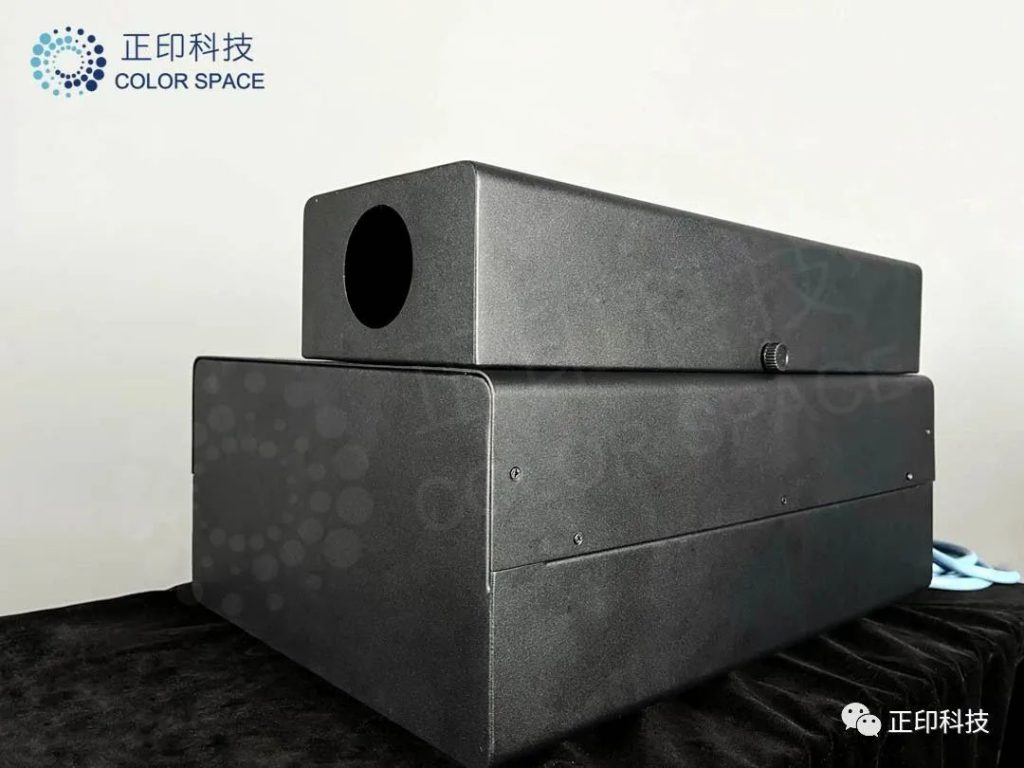

高亮准直点光源

高亮准直点光源，是正印科技基于QC/T 1128-2019，GB:T 38892-2020标准研发的高亮点光源，也适用于GB15084、ISO16505等CMS测试标准。

此光源用于模拟太阳光，实现高强亮度输出的同时，发散角度也可达到准直光的程度，多用于车载摄像头的眩光、鬼影测试。

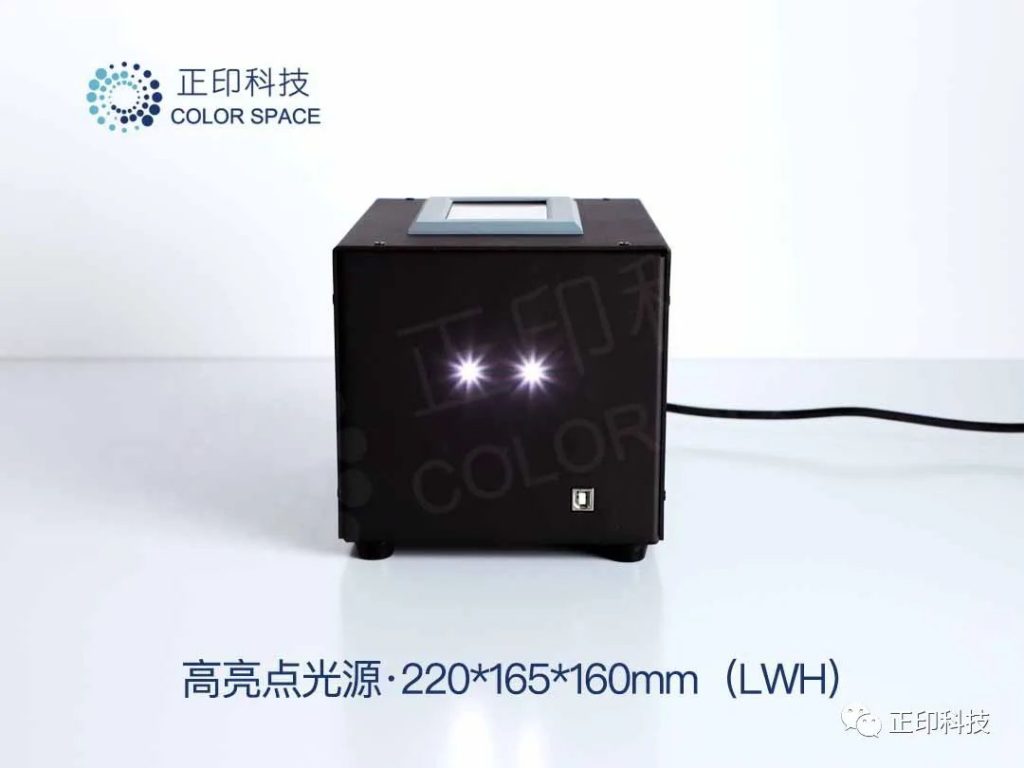

双灯点光源

CS-LE-HDPL系列高亮度点光源可用于测试相机的杂散光、鬼影等参数，可用于ISO16505 标准测试电子后视镜使用，可以模拟路灯，汽车大灯等强光光源，用于分析相机的强光抑制功能，也可根据客户的具体需求应用，进行定制化开发。

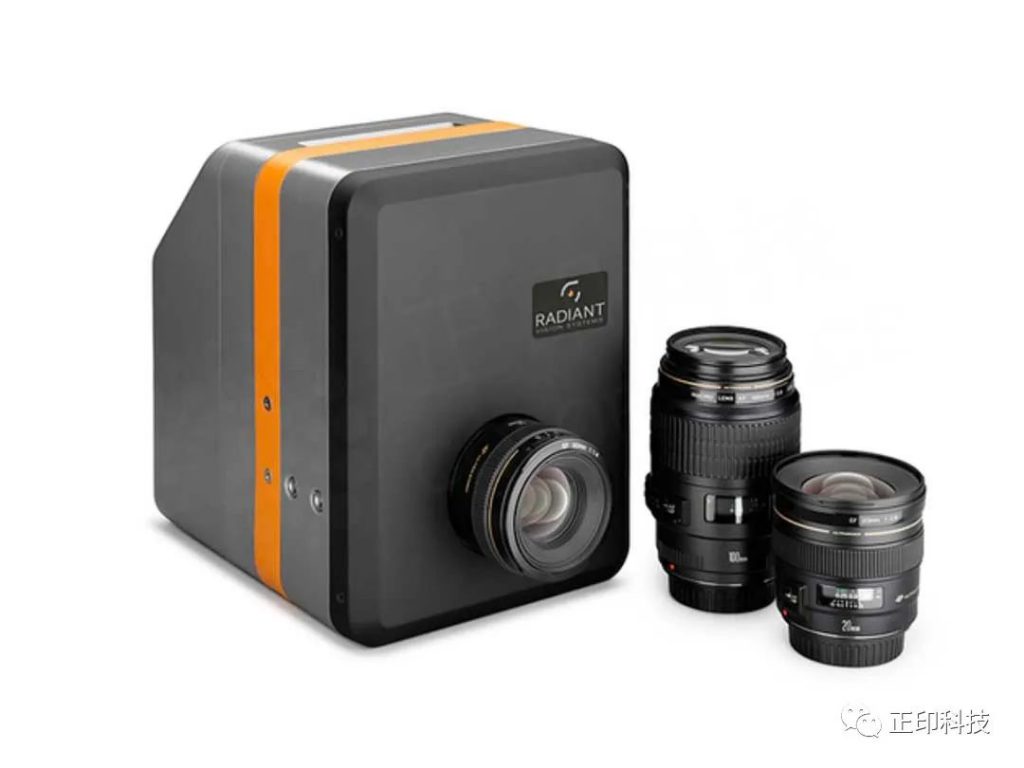

ProMetric® I 成像色度计

ProMetric® I 成像色度计，成像色度计_亮度和色度的精确空间测量，ProMetric系列拥有众多型号，可适应不同的应用参数。为客户提供对速度、分辨率和光学配置的要求的解决方案。

03 | 测试结果

使用分析软件计算得出相关结果值。

如，当前测试设备的测试结果为：Lens_flare区域占比5.2067%。
