发布时间：2025年7月31日
“温漂危机”：智能辅助驾驶在高温下的盲点与破局
——“煎蛋模式”下，智能辅助驾驶正进入感知可靠性的极限考验
夏天来临，阳光炽热，外界温度33℃看似还能忍受，但你是否意识到，静止停放在阳光下的车内，温度可迅速飙升至60℃甚至70℃？你的驾驶舱此时，正在悄然变成一个“烤箱”。这种极端环境不仅令座舱变得难以忍受，更对车载摄像头系统的成像质量构成了严峻挑战。
极端天气频发，车载系统面临高温大考
全球气候正经历前所未有的变化，汽车电子系统面临严酷挑战。2023年至2025年间，全球连续刷新高温纪录，柏油路面温度可达70℃以上，汽车引擎舱内部温度更是高达150℃。而冬季寒区冷启动环境温度可骤降至-40℃。
这种超过190℃的温差变化构成了车载电子元件的极端工作环境。与此同时，湿热区域湿度超过90%且伴随持续振动冲击，对智能汽车感知系统形成三重挑战。
随着智能辅助驾驶向L3+级别迈进，车载摄像头、毫米波雷达等传感器已成为实现智能辅助驾驶必不可少的构成部分。它们的性能漂移直接关系到公共交通安全。
温漂是什么？不仅仅只是热的问题
温漂，全称“温度漂移”（Temperature Drift），指系统的光学、电学或机械性能在温度变化下发生非预期的偏移。在智能辅助驾驶系统中，它不仅存在于电路板、电阻和雷达信号中，更深藏在我们依赖“看见世界”的核心器官——车载摄像头中。
这不是简单的硬件失效，而是一种“信息扭曲”：
- 在高温下，摄像头“看见”的图像开始模糊、偏色、甚至变形；
- 在低温下，图像暗噪增加、亮度不足，算法无法识别行人或标志；
- 温度升降变化剧烈时，镜头的校准参数整体失效。
换句话说，摄像头没坏，但它“看错了”，这比坏更可怕。
透过镜头：温漂对图像系统的全链路干扰
摄像头系统从光线采集到数据输出，包含镜头、CMOS图像传感器、模组结构、ISP图像处理与算法识别多个环节。温漂，几乎影响了每一层。
光学镜头：热胀冷缩引发“离焦”与“像差”
- 塑料镜片的热膨胀系数远高于玻璃镜片，温升5℃即可引发微米级焦距偏移；
- 镜头支架常由不同材质构成，导致光轴偏移、畸变增加；
- 在60℃以上环境中，镜头与感光面之间的物理对准误差可达10~20μm，自动泊车功能直接失效。
图像传感器（CMOS）：热噪声爆发、感光能力下降
- 高温环境下，CMOS传感器暗电流指数级增长；
- SNR（信噪比）下降，动态范围收窄，图像出现“爆点”与“黑影”；
- 零下温度则带来响应迟钝、像素暗化，尤其影响夜视性能。
模组结构与ISP：标定参数全面失效
- 热胀冷缩破坏原始标定下的成像模型，几何畸变/白平衡/畸变校正全部漂移；
- ISP算法无法适配图像变化，输出图像色彩偏移、轮廓模糊；
- 误判交通标志、行人、甚至虚构“障碍物”。
这些变化即便肉眼难以察觉，但对于智能辅助驾驶系统来说，图像偏差就是感知失真，失真就等于误判，误判意味着潜在事故。
真实案例：温漂如何造成“视觉灾难”
🎯 案例1：高温失焦，系统自检失败
某主机厂在高温实车测试中，发现前视摄像头图像模糊，系统自检失败。原因是镜头组件在70℃以上发生热膨胀，焦面后移，导致成像模糊。
🎯 案例2：低温偏色，识别准确率下降
在寒带测试中，摄像头图像明显偏蓝，白平衡响应异常。算法识别行人和交通标识的准确率显著下降。
🎯 案例3：环视错位，APA精度受影响
长时间高温运行后，后摄与侧摄位置略有漂移，导致全景拼接出现错层，自动泊车路径误差增大。
这些问题往往并不在实验室中暴露，而是在实际道路测试或交付评估环节中才显现，对项目进度和系统稳定性都提出了更高要求。
为什么车载影像系统对温漂特别敏感？
相比消费类摄像头，车载成像系统对温漂控制有更高的要求，主要来自三方面：
✅ 1. 工作环境复杂极端
车载摄像头通常部署在前舱、后视镜、车顶、保险杠等部位，需在 -40℃至+85℃，甚至+105℃ 的全温区工作，且环境温度可能在短时间内剧烈变化几十度。
✅ 2. 成像稳定性直接影响安全
车载影像已不仅仅是记录工具，更是 ADAS、DMS、APA、环视拼接等主动安全系统的感知基础。
一旦图像模糊、色彩失真或融合错位，可能造成误识别、路径偏移甚至控制异常。
✅ 3. 多摄系统对一致性要求高
现代车型通常集成4~8颗摄像头甚至更多，用于视觉SLAM、鸟瞰环视、多目融合等任务。
即使某一颗摄像头发生轻微温漂，也可能造成 整套系统图像偏移、拼接误差或置信度降低。
如何系统性应对温漂挑战？
温漂不是单一问题，不能依靠某一个组件解决。它需要从设计、补偿到验证构建起一整套系统机制。
🧩 1. 从硬件源头减缓漂移趋势
- 镜头热补偿设计：选用具备正负热膨胀系数互补的镜组材料，减小热变形引发的漂焦现象
- Sensor温感补偿：集成温度传感器，实时感知Sensor温度并输出用于ISP补偿
- 结构散热优化：合理布置导热材料与结构件，控制模组内部温升梯度
🧠 2. 软件动态调节实现成像稳定
- ISP温漂调参模型：构建温度-图像质量映射模型，根据实时温度自动调整参数如锐度、增益、色彩矩阵等
- 查表式 LUT 补偿算法：在出厂阶段标定多温度点的成像表现，并在运行时按表切换
- AI图像增强算法：通过神经网络模型识别图像偏移特征并自动补偿
🔍 3. 建立全面的温漂验证机制
- 多温度点图像质量测试（如-20℃ / 25℃ / 80℃）
- 配合 恒温恒湿箱 模拟真实场景，如极寒、极热、结露、雾化等环境
- 引入标准图像质量评估系统（如 Imatest、CIQT）
- 典型测试图卡包括：SFR、灰阶、色彩、对焦稳定性图卡等
正印科技 | 自动化温漂测试系统，助力行业构建温漂控制闭环

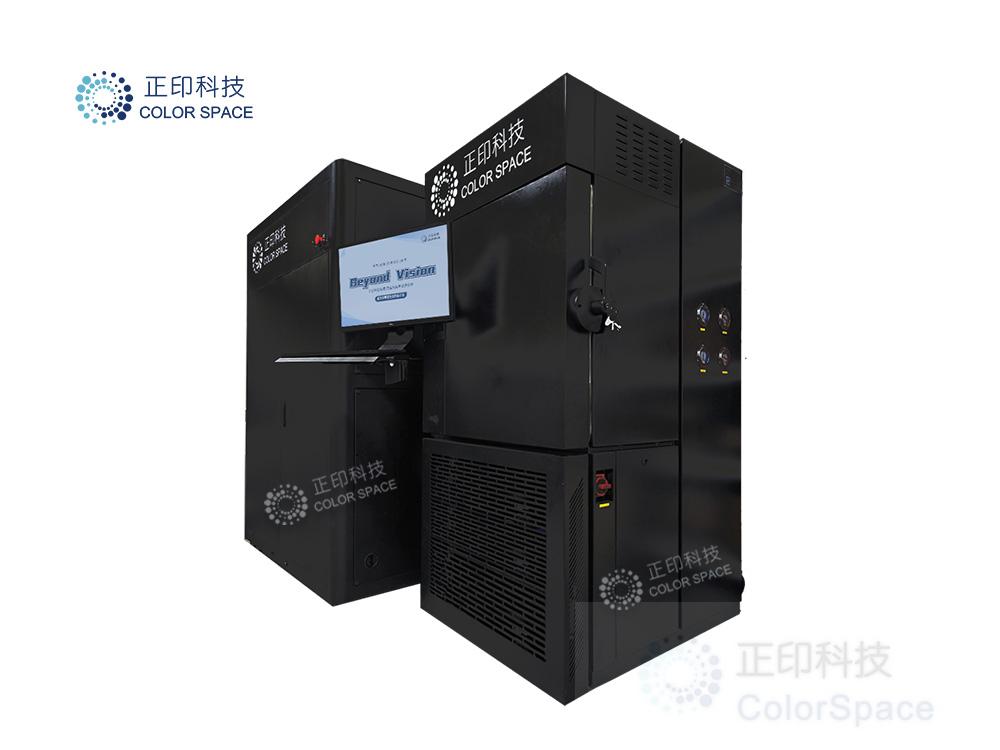

为应对车载影像系统日益严苛的温漂控制需求，正印科技推出第三代自动化温漂测试系统，为模组开发、验证和选型提供标准化、自动化的测试平台。
该系统以高度自动化、精密控制和广泛兼容性为核心设计理念，全面模拟极端气候条件下的车载摄像头工作状态，实现对成像质量的实时监测与分析，助力影像系统在高温、严寒、高湿等环境中依然保持可靠性能输出。
🔹 六轴机械臂实现精确控制
采用高精度六轴机械臂控制平行光管的角度和位置，确保测试视场的一致性和重复性，大幅提升测试数据的稳定性与可比性。
🔹 自动高精度对位
系统内置图像识别与位置校准机制，实现高精度对位，即便相机位置存在微小误差，也能自动校正，显著降低换型成本与操作门槛。
🔹 支持多摄并行测试
灵活支持单目与多目测试配置，可同时测试 4~8颗摄像头，相比传统测试方式大幅提升效率，满足多摄协同应用下的并行验证需求。
🔹 兼容多种摄像头形态
测试平台结构设计灵活，兼容不同尺寸与安装结构的摄像头模组，适应性强，适合各种车规场景。
🔹 广角视场支持覆盖 20°~220°
配备大尺寸高透视测试窗口，可覆盖 20°~220° 的超广角视场。
🔹 MTF测试兼容 Imatest 算法
系统全流程测试数据与分析结果全面兼容Imatest算法，可输出全球通用的成像质量指标，便于与国际标准对接及上下游同步评估。
🔹 湿度环境模拟（可选）
除温度控制外，还支持湿度模拟功能（20%~98%RH），可实现对雾化、冷凝、镜头聚焦偏差等现象的定量分析，覆盖更复杂的气候应用场景。
🔹 全自动测试 + 报告输出
测试流程全自动化控制，自动采集图像数据、分析成像指标、输出标准化测试报告，极大降低人工干预和人为误差。
🔹 支持增距镜、丰富图卡系统（可选）
根据需求可配置增距镜、灰阶卡、SFR卡、色彩卡、失焦卡等标准测试卡，适配多样化测试目标。
目前，正印科技的温漂测试系统已服务于多家行业领先企业，包括：华为、理想汽车、长城、广达、OPPO、小米、欧菲光、同致、舜宇等。无论是在模组开发阶段、摄像头选型阶段，还是整车系统交付评估阶段，该系统都成为了重要的图像稳定性验证工具。
